輪胎撕碎機是一種用于破碎斜交胎和子午線輪胎的設備，其目的是將輪胎破碎成50×50mm左右的膠塊，以方便后續中碎工序的進行，是破碎橡膠輪胎的機器。其結構主要包括：入料斗、電機、傳動系統、破碎室、篩機構和機架等零部件。

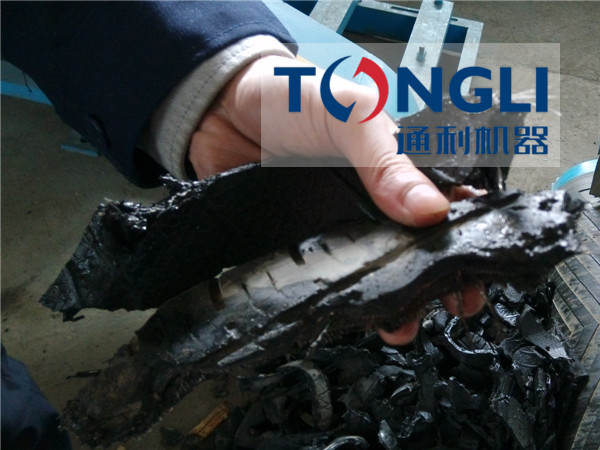

輪胎撕碎機 工作原理是：電機通過傳動系統帶動破碎室里的刀盤轉動，然后將已經去除胎唇鋼圈的外徑≤Φ1200mm的輪胎用輸送機送入該設備的入料斗，輪胎經由入料斗進入破碎室，刀盤以剪切和撕裂的方式對輪胎進行破碎，在破碎過程中，小于或等于50×50的物料從圓網篩中漏出，進入后續工序；于50×50的物料經圓滾篩返回到破碎室進行循環破碎，直至膠塊小符合要求后排出破碎機。
1、在雙軸撕碎機上安裝旋轉篩網來控制碎塊的尺寸。四隨后的物料若于篩網的孔徑，將再次循環進入撕碎機重復撕碎，使四隨后的物料控制在的尺寸范圍之內。
2、根據要撕碎的不同物料和產品形狀，可不同類型的刀具。

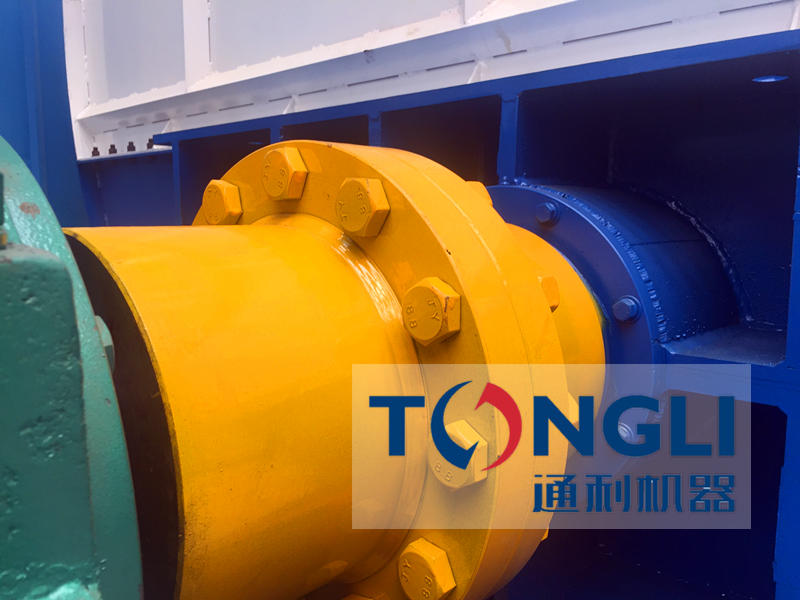

3、減速機與刀片均采用德標花鍵鏈接，傳動扭矩，穿在上邊的零件無相對滑動，齒數多，總接觸面積，可承受較的載荷，定位度，連接受力均勻。
4、刀具的固定采用內化建導向及對開抱式結構設計，卡入主軸內并配備微調鎖緊盤，可放置刀具切削是因扭矩而產生的刀體位移，同事可以通過微調鎖緊盤上的定出螺絲調節刀體之間的間隙。
| 品名 | 輪胎撕碎機 | 數量 |
| 型號 | 39120 | 1臺 |
| 功率 | 37kw | 2臺 |
| 減速機 | z&Y315-50-Ⅱ | 2臺 |
| 擺針減速機 | 14.4-M11-14-180 | 1臺 |
| 外形尺寸 | 3.8X2.8X3.5m | |
| 進料口尺寸 | 1.24X0.92m | |
| 刀片 | 10+10 | |
| 篩網直徑 | 2.8m | 篩網孔60*60 |
| 輸送機 | 2.4*0.8m |
